一、背景概述

隨著科技的發展，自動駕駛技術日益發展和普及，從應用領域來看，可分為：城市交通道路車輛自動駕駛、特種工程作業車輛自動駕駛、農機車輛自動駕駛等。RTK?GNSS實時動態全球?qū)Ш叫l(wèi)星系統）是目前精準農業領域應用最廣泛的高精度定位技術。該技術通過在固定基準站和移動農機之間建立實時數據鏈路，利用載波相位差分原理消除衛星信號傳播過程中的大氣延遲、衛星軌道誤差等公共誤差源，從而將定位精度從米級提升至厘米級。在農業生產中，RTK?GNSS為拖拉機、聯合收割機、植保無人機等農業裝備提供了精確的位置基準，使其能夠嚴格按照預設的作業路徑進行直線行駛、等間距作業和重復路徑導航，這不僅顯著提高了播種行距一致性、施肥均勻度和收獲效率，還為實現基于處方圖的變量作業奠定了技術基礎，是現代精準農業不可或缺的核心技術。

二、基于ZED-X20P在農機自動駕駛智能控制系統應用案例

采用域控制器作為大腦。ZED-X20P作為高精度定位單元，通過串口（如UART）或CAN總線將位置、航向、時間等信息發送給域控制器。域控制器則同時接收來自IMU（獲取姿態角速度）、攝像頭、激光雷達等傳感器的數據，運行融合算法，最終計算出控制指令，通過CAN總線發送給拖拉機的轉向、油門和農具控制系統。

解決實際作業場景問題例如，在地頭轉彎時，系統需要根據ZED-X20P提供的精確位置判斷何時提升農具、執行預設的轉彎模式。遇到臨時障礙物（如田間的石頭）時，系統需結合視覺/雷達的感知結果和精確位置，規劃局部避障路徑。ZED-X20P的可靠性對保障24小時不間斷作業至關重要。

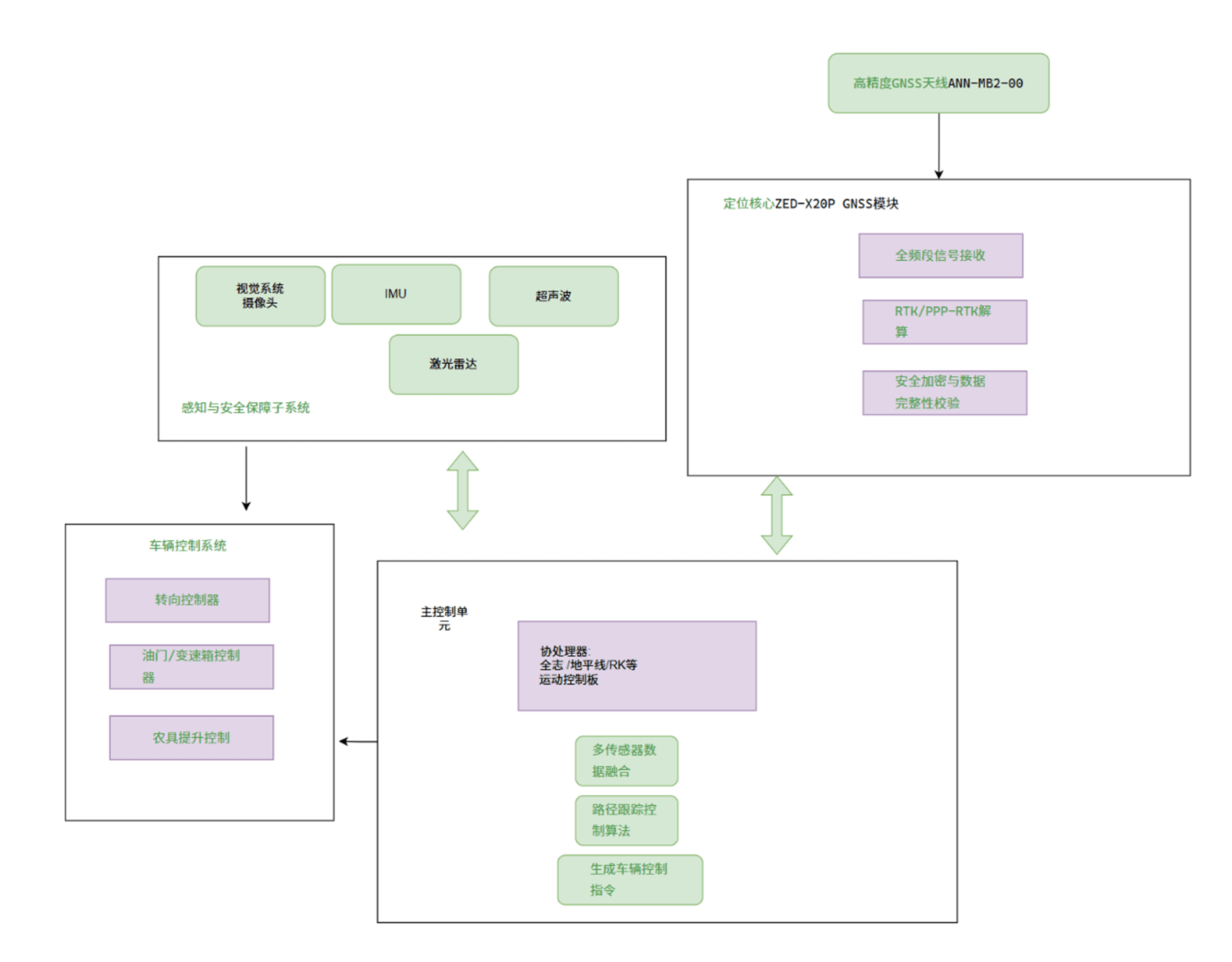

系統應用框圖：

三、ZED-X20P技術和應用電路

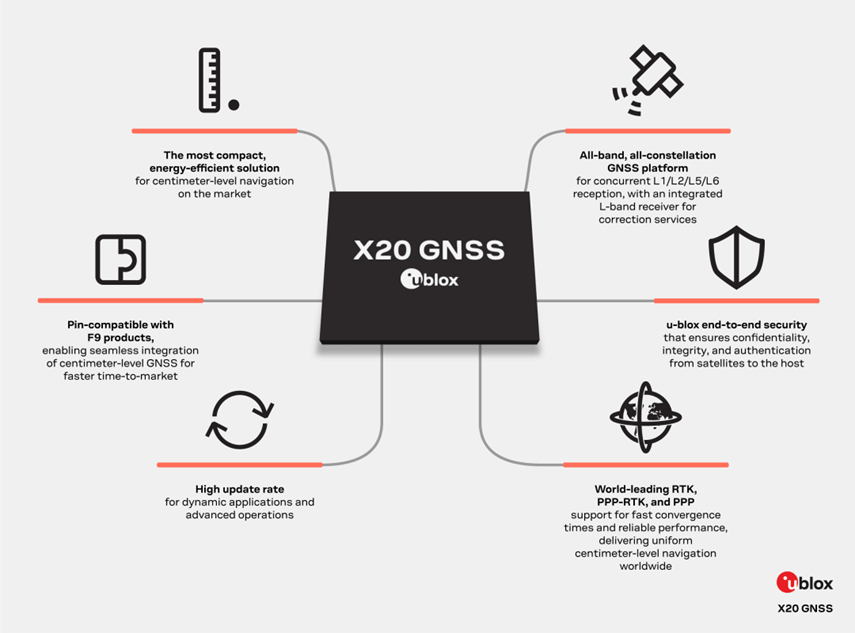

U-blox ZED-X20P全頻段高精度GNSS模塊，它能夠接收來自GPS、Galileo、北斗、QZSS和NavIC衛星的所有GNSS頻段（包括L頻段）的信號。在單芯片接收器上的集成度高，可實現全新的系統架構，為工業導航和機器人市場（產品如：無人駕駛車輛 (UAV)、導引系統和自動轉向應用）創造價值。

技術特點：

• 接收器類型
  • 672通道u-blox X20引擎
  • GPS L1C/A，L2C，L5
  • GAL E1B/C，E5a，E6
  • BDS B1I, B1C, B2a, B3I
  • QZSS L1C/A，L1C/B，L2C，L5，L6
  • NavIC L1，L5
  • SBAS L1C/A
• 高達25Hz RTK導航更新率
• 位置精度
  • RTK：0.01m + 1 ppm CEP
  • PPP：0.10m CEP
• 收斂時間
  • RTK：<10秒
  • PPP：<35分鐘
• 接收靈敏度
  • 跟蹤和導航：-167dBm
  • 冷啟動：-148dBm
  • 熱啟動：-157dBm
  • 重新采集：-16odBm
• 安全與可靠性
  • 安全啟動
  • 簽名固件
  • Galileo OSNMA防欺騙

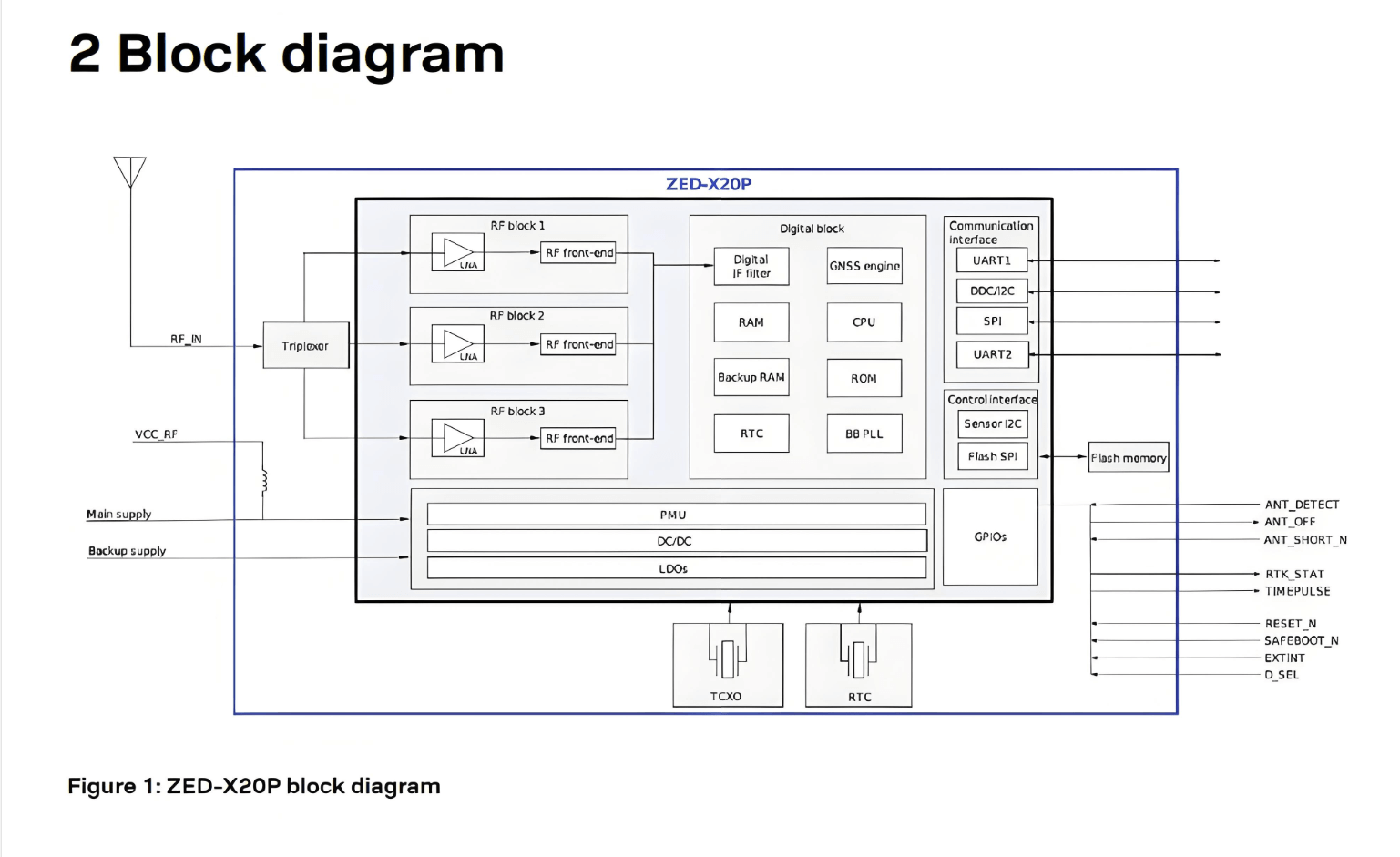

框圖：

四、ZED-X20P主要應用場景

• 無人機
• 機器人
• 工業導航
• 精準農業

>>>>?
