背景概述
智能門鎖是以生物識別、物聯網、加密技術為核心的新型門禁系統，通過無鑰匙化操作、遠程智能控制、全場景智能聯動??三大核心能力，重構了家庭安防從被動防御到主動守護的底層邏輯，成為智能家居時代連接物理空間與數字身份的關鍵樞紐。
智能門鎖的工作原理可以概括為三個關鍵環節：身份識別系統，通過指紋、密碼、NFC、人臉識別等多種方式對用戶身份進行驗證，識別正確身份信息后，系統會生成開鎖信號；控制單元， MCU為核心，配以存儲器、時鐘、按鍵等電子元器件，接收識別系統信號，驗證通過后發出開鎖指令；執行機構，電機接收控制單元的指令后，帶動鎖芯轉動，實現開鎖、上鎖動作。
拓爾微在智能門鎖中應用
(1) TMI8261有刷馬達驅動
- 單通道H橋馬達驅動器
- 電壓范圍3-18V
- 8A峰值輸出，5A持續輸出能力
- Rdson：63-65mΩ
- 故障保護，包括欠壓鎖定 (UVLO)、過流保護 (OCP) 和過熱保護 (TSD)
（2）TMI3281 同步降壓、高效率、高占空比 中壓DCDC
- 高效率：在5V電壓下最高可達95%
- 電壓范圍3.5-18V，1MHz開關頻率
- Hiccup模式的輸出短路保護，降低溫升
- 內置19V OVP保護，3.5V低啟動電壓
- 最大占空比可達96%，適用于2節鋰電池轉5/3.3V的應用
（3）TMS8010/8020單通道3W系列Class-D Audio AMP
- 寬輸入電壓范圍：2.5V to 6.0V
- 3.2W@10%THD輸出，4Ω負載，5V電源
- 支持Class AB 輸出
- 超低噪音，低功耗Shutdown Current <1μA
- 大信號不削波，軟驅動抑制EMI
- 具有短路保護、過壓保護功能
（4）TMI3181A/D 超低功耗 低壓DCDC
- 工作電壓2.5-7V，耐壓高至10V，輸出電流可達1A，Vout電壓最低可到0.6V
- OVP保護點7.4V（適用于四節滿電干電池）
- 0.1~20mA小電流時，效率高達80％以上
- 靜態電流：3uA，超低功耗
（5）STI3508C 高效率 低紋波Boost
- 2.5-5.5V輸入電壓范圍
- 1.2MHz工作頻率
- 2.5A開關限流
- 高效率，12V輸出效率80%以上
? 拓爾微簡介
? 豐寶簡介
上海豐寶電子信息科技有限公司創辦于1998年5月，本土知名的元器件代理商。總部位于上海，在北京、深圳、蘇州、香港、臺灣設有分公司，并在廣州、東莞、廈門、南京、杭州、 武漢、西安等15個城市設有辦事處。公司主營電子元器件世界品牌在中國大陸的代理銷售，并致力于代理芯片產品的應用設計開發，整體解決方案在通訊、家電、工業控制得到廣泛應用。公司的主要代理品牌有Bourns、Winbond、Omron、Knowles、U-blox 、Nuvoton、Nation和Torex等。
豐寶電子系上海市高新技術企業，2003至2014年連續十二年被《國際電子商情》評選為“讀者最滿意的十家大陸電子元器件分銷商”。在2008至2011年三次獲得“Omron優秀代理商銷售獎”，2009至2012年三次獲得“SGMC杰出成長獎”，2010年榮獲“Bourns杰出業績獎”，2011年榮獲“NXP年度增長最快ID獎”，2012年榮獲“NXP最佳FAE支持團隊獎”，2013榮獲 Torex合作伙伴獎。豐寶電子視誠信經營為企業至高榮譽，一直致力于上海市“誠信創建企業”工作認定，截止到2017年已榮升為五星級企業。
????. 背景概述
隨著呼吸道疾病患者增加，尤其是自身免疫力差的兒童患者增多，比如孩子總是咳嗽，通過傳統藥物治療或者打針注射，孩子吃藥麻煩，打針怕痛，且經肌肉或者血液吸收藥物比較慢，孩子受煎熬比較長；去醫院看病排隊掛號麻煩，等待時間較長，醫院本身的環境也會存在交叉感染的風險；另外就是藥物流經全身的話可能有副作用，不利于兒童的健康成長。
病情反復，經常打針吊鹽水，回到家中吃藥見效慢，且是藥三分毒，長期服用更可能有依賴性。 目前有很多醫院都已經開展霧化治療的手段，相對傳統服藥或者注射治療，無痛苦，見效快等優點。相對于傳統的服藥治療哮喘等呼吸道的疾病的手段，醫用霧化器是將藥液霧化成微小顆粒，藥物通過呼吸吸入的方式進入呼吸道和肺部沉積，從而達到無痛、迅速有效治療，因此也受到了廣大用戶的青睞。
????. SGM66055系列在手持紅外測溫儀中的應用案例
在醫用霧化器中，需要鋰電池進行持續供電，但是鋰電池的電壓會隨著電量的釋放而發生下降，所以就需要一顆輸出能力強，體積小的DCDC完成升壓變換。國產半導體廠家圣邦微電子旗下的升壓穩壓器SGM66055在此類應用中匹配度很高。SGM66055可以轉換為省電模式，通過降低開關頻率保持高效率。它的防鳴電路可以抑制充電寄生電容，減少電磁干擾。經過SGM66055升壓芯片升到5V給霧化器的主控MCU供電，它的輸入電壓2.5-4.5V，固定輸出電壓5V， 連續輸出電流高達2.4A，峰值輸出電流可達4.2A，即使最小輸出負載電流也可達0.9A。 開關頻率2.2Mhz，所需配置的電感感值小，節約布板面積。輸出紋波小，調整迅速。輕載高效功能可以大大降低靜態功耗，延長電池待機時間，完全符合醫用霧化器的供電需求。

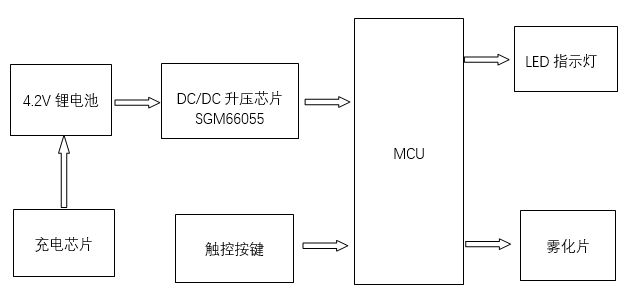

? 系統應用框圖：
????. SGM66055系列技術參數和應用電路
SGM66055是一個內部補償，2.2兆赫開關頻率，電流模式，同步升壓開關調節器。即使低于最低系統電池電壓，該裝置也能維持輸出電壓調節，最小輸出負載電流為0.9A，該裝置通過降低開關頻率，轉變?yōu)楣?jié)電模式，以保持高效率。
它的抗振鈴電路可以有效地抑制寄生電容器中的電荷，降低電磁干擾。其輸出在停機時被整流電路斷開，無輸入輸出泄漏。SGM66055-4.5/5.4采用綠色WLCSP1.21×1.21-9B封裝；SGM66055-5.0采用綠色WLCSP-1.21×1.21-9B和TDFN-2×3-8BL封裝。它們在-40℃至+85℃的環境溫度范圍內工作。

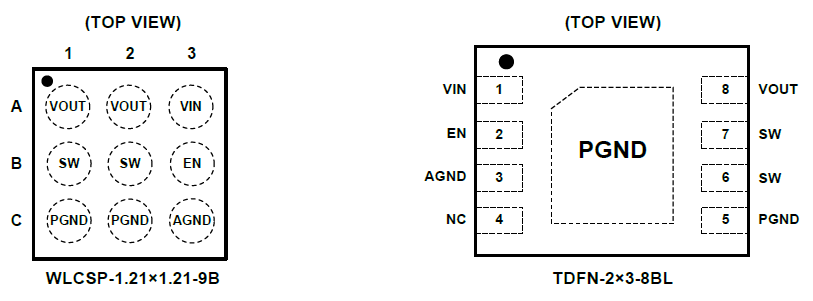

? SGM66055引腳示意圖：

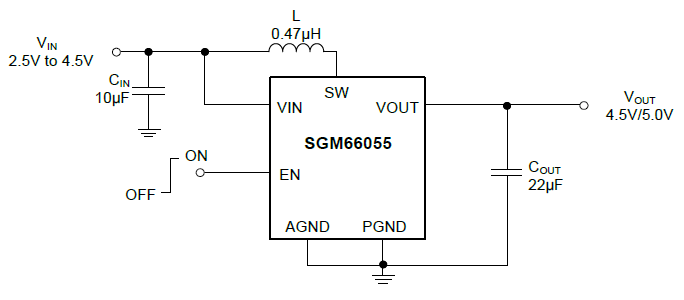

? 典型應用電路:
????. SGM66055的產品特性
- Operating Input Voltage Range: 2.5v to 4.5V
- Fixed output Voltages: 4.5V and 5.0V
- Output Voltage Clamping: 5.7V
- Up to 93% Efficieny
- Quiescent Current: 23μA (TYP)
- Shutdown Current: 1μA (MAX)
- Improved Light Load Efficiency with Power-Save Mode (PSM)
- Load Disconnect During shutdown
- Low Reverse Leakage Current when VOUT>VIN
- Thermal Shutdown
- -40℃ to +85℃ Operating Temperature Range
- Available in Green WLCSP-1.21×1.21-9B and TDFN-2×3-8BL Packages
????. 應用領域
- USB OTG
- Class-D Audio Amplifier
- Smart Phones and Tablets
- Portable and Wearable Devices
